Mât drapeau standard - en fibre de verre

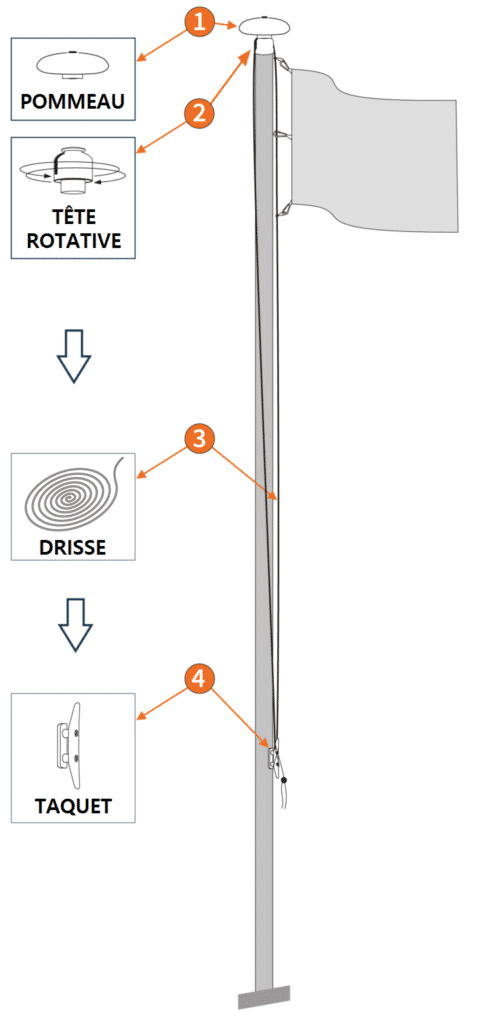

Set complet composé de :
- mât drapeau en fibre de verre couleur blanche (sur commande, les mâts sont disponibles dans toutes les couleurs RAL)
- pommeau - couleur blanche (en option pommeau forme "oignon") - Position 1
- tête rotative 360o - couleur blanche - Position 2
- drisse - Position 3
- taquet à environ 1,5 m au-dessus du sol - Position 4
- support de charniere (pied+ancre)
Spécifications techniques pour mât standard en fibre de verre
| Hauteur [m] | |||||||
|---|---|---|---|---|---|---|---|
| Nombre de segments [pièces] * | |||||||
| Diamètre à la base [mm] | |||||||
| Diamètre en tête [mm] | |||||||
| Poids net sans accessoires [kg] | |||||||
| Dimensions recommandées du drapeau [m x m] |
Pommeaux disponibles pour mâts
Pommeau mât type I – standard
pommeau couleur blanche
pommeau couleur argentée – en aluminium
pommeau couleur dorée – en laiton
Dispositif de hissage complet à monter: cape terminale rotatif, corde en nylon et taquet.
Pour comprendre exactement les types de mâts vendus par nous, nous présentons un tableau avec les similitudes et les différences entre eux.
| standard |  |  | drisse extérieur | |
| standard antivol | | | drisse intérieur | |
| à potence | |  |  | |
| à potence ascensionnelle | | | drisse intérieur | |
| * “À potence” et “À potence ascensionnelle” – le drapeau est visible et sans vent (grâce au bras rotatif horizontal). ** Le type “à potence” n’est pas équipé avec drisse. Pour changer le drapeau doit abaisser le mât. Les modèles “Standard antivol” et “À potence ascensionnelle” peuvent être équipés en option de treuil pour lever et abaisser le drapeau. |
||||
Foundation. Platine basculante de fixation au sol (tiges d'encrage et boulonnerie fournie).
Instructions pour créer une fondation pour une platine basculante
Ces instructions sont des lignes directrices pour la fabrication d’une fondation, elles doivent être traitées comme des informations. Pour la conception finale des fondations, veuillez consulter un architecte et un ingénieur civil local qui connaît le terrain et les caractéristiques climatiques spécifiques où la fondation sera construite.
Les informations présentées dans ces instructions peuvent être sujettes à des modifications techniques sans préavis.
– pour mât hauteur 6m – dimensions fosse Φ40cm x H = 100cm
– pour mât hauteur 8m – dimensions fosse Φ45cm x H = 100cm
– pour mât hauteur 10m – dimensions fosse Φ50cm x H = 120cm
– pour mât hauteur 12m – dimensions fosse Φ60cm x H = 120cm
Figure 2 – Versez environ 5 cm de gravier au fond de la fosse
Figure 3 – Positionnez les ancrages de fondation et la semelle métallique à environ 2 cm au-dessus de la fosse. Remplissez la fosse de béton.
Figure 4 – Après environ 7 jours décofractés.
Figure 5 – Fixez le clou du platine basculante, soulevez le mât et serrez les vis.
Figure 6 – Ajustez les vis pour positionner parfaitement le mât.
Au site de montage des poteaux, la possibilité de collision avec des véhicules doit être atténuée. A cet effet le poteau doit être masqué par une armature de sécurité avec des hauteurs assurant une protection contre les véhicules.
Le montage des mâts doit être effectué par au moins deux personnes.
Instructions de montage / maintenance du mât
- Les mâts de drapeau sont conçus pour afficher des drapeaux nationaux, organisationnels, de sociétés, publicitaires et autres.
- Les mâts de drapeau peuvent être d'une seule pièce ou d'une construction en coupe. Ils peuvent être en aluminium ou en fibre de verre.
- Le mât peut être installé: dans une fondation en béton ou sur un fourreau de fixation pour mât
- Les mâts de drapeau peuvent avoir une hauteur de 6 à 12 mètres. Les mâts de drapeau doivent être installés et utilisés de manière à ne pas mettre en danger les personnes et les biens.
- Lors de la conservation du mât de drapeau, il convient de vérifier tous les éléments du mât de drapeau et le mode de fixation approprié. Les opérations de maintenance ou de réparation, liées au changement des accessoires, qui nécessitent la pose du mât de drapeau doivent être effectuées dans des conditions de sécurité maximales avec la présence d'au moins trois personnes.
AVERTISSEMENT !
– En cas de vents forts supérieurs à 40 km/h, il est recommandé d’abaisser le drapeau à la moitié de la hauteur du mât.
– En cas d’avis de tempête ou de vents supérieurs à 60 km/h, le drapeau doit être immédiatement retiré du mât.
Pour comprendre exactement les conditions dans lesquelles le drapeau doit être baissé ou le mât plié (pour la version “à potence”), nous joignons un tableau informatif concernant la vitesse du vent. Pour connaître exactement la vitesse du vent, veuillez vous référer aux “Prévisions Météo” spécifiques à la zone de montage des mâts.
L’échelle de Beaufort est une échelle de mesure empirique, comportant 13 degrés (de 0 à 12), de la vitesse moyenne du vent sur une durée de dix minutes.
| La fumée monte verticalement. Les feuilles des arbres ne témoignent aucun mouvement. | |||
| La fumée indique la direction du vent. Les girouettes ne s'orientent pas. | |||
| On sent le vent sur le visage. Les feuilles s'agitent. Les girouettes s'orientent. | |||
| Les drapeaux flottent au vent. Les feuilles sont sans cesse en mouvement. | |||
| Les poussières s'envolent. Les petites branches plient. | |||
| Le tronc des arbustes et arbrisseaux en feuilles balance. La cime de tous les arbres est agitée. Des vaguelettes se forment sur les eaux intérieures. |
|||
| On entend siffler le vent. Les branches de large diamètre s'agitent. Les parapluies sont susceptibles de se retourner. |
|||
| Tous les arbres balancent. La marche contre le vent peut devenir difficile. |
|||
| Les branches sont susceptibles de casser. La marche contre le vent est très difficile, voire impossible. |
|||
| Le vent peut légèrement endommager les bâtiments : envols de tuiles, d'ardoises, chutes de cheminées. | |||
| Dégâts importants aux bâtiments. Les toits sont susceptibles de s'envoler. Certains arbres sont déracinés. |
|||
| Ravages étendus et importants. | |||
| Dégâts très importants de l'ordre de la catastrophe naturelle. |

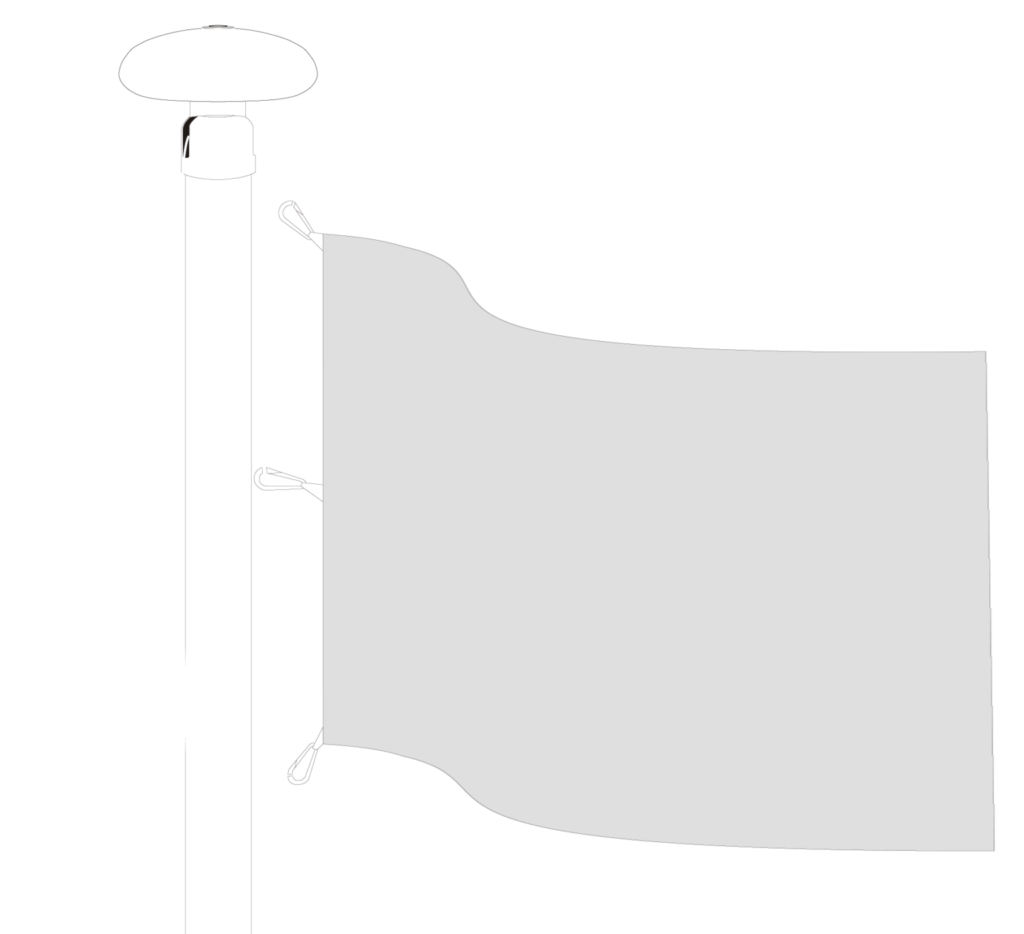

Comment installer le drapeau sur un mât standard
Toutes les images présentées sont uniquement à des fins d’illustration. Les images réelles du produit peuvent varier en raison de l’amélioration du produit
Télécharger la fiche technique pour mât en fibre de verre version Standard
